關(guān)于我們

錦鋁技術(shù)：壓鑄鋁件電鍍四法簡(jiǎn)介

發(fā)布時(shí)間：2018-05-03 14:59:16 作者：錦鋁金屬 瀏覽次數(shù)：

　　壓鑄鋁件的電鍍由于遭到鋁的特殊性能的影響,需求有特殊的前處置,而這些前處置因不同鋁材和不同制件狀況而需求有所調(diào)整,不能簡(jiǎn)單沿用通用工藝.因而,關(guān)于從事壓鑄鋁件的電鍍的工作者,有時(shí)需求做壓鑄鋁件的電鍍前處置的實(shí)驗(yàn).要停止這種實(shí)驗(yàn),首先是前處置工藝的選型和改良的辦法的設(shè)計(jì).
　　
　　壓鑄鋁件/鋁合金型材壓鑄件的電鍍前處置包括除油、酸蝕、化學(xué)鍍或置換鍍、預(yù)鍍等四個(gè)重要工序.其中關(guān)鍵是化學(xué)鍍或置換鍍,因而,經(jīng)常要做的實(shí)驗(yàn)都集中在這道工序上.當(dāng)然不同的鋁材和不同的加工辦法對(duì)前處置有不同的請(qǐng)求,比方壓鑄鋁件與軋制鋁件的前處置就有很大區(qū)別,而即便是同一種加工方式,不同的鋁材也有不同的前處置工藝,比方鋁的含銅量的幾就直接影響其鍍層的分離力.停止壓鑄鋁件的電鍍的前處置計(jì)劃的實(shí)驗(yàn),也是系統(tǒng)化的比照實(shí)驗(yàn),需求對(duì)樣件停止不同選定前處置工藝的處置,然后停止同樣的電鍍加工,再檢測(cè)其分離力.這種比照實(shí)驗(yàn)的要點(diǎn)是要保證除了差異工藝點(diǎn)外,其他流程都是同一條件的,否則就沒(méi)有了可比性而無(wú)法做出評(píng)價(jià).

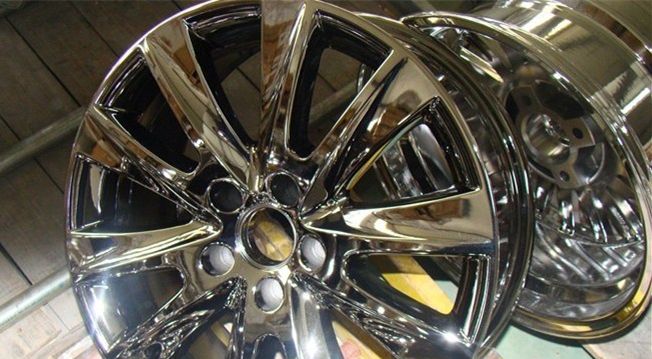

壓鑄鋁件電鍍
（圖1.壓鑄鋁件電鍍）
　　
　　壓鑄鋁件電鍍常見(jiàn)四種辦法:
　　
　　鋁材磷化
　　
　　經(jīng)過(guò)采用SEM,XRD、電位一時(shí)間曲線(xiàn)、膜重變化等辦法細(xì)致研討了促進(jìn)劑、氟化物、Mn2+,Ni2+,Zn2+,PO4;和Fe2+等對(duì)鋁材磷化過(guò)程的影響.研討標(biāo)明:硝酸胍具有水溶性好,用量低,快速成膜的特性,是鋁材磷化的有效促進(jìn)劑:氟化物可促進(jìn)成膜,增加膜重,細(xì)化晶粒;Mn2+,Ni2+能明顯細(xì)化晶粒,使磷化膜平均、致密并能夠改善磷化膜外觀;Zn2+濃度較低時(shí),不能成膜或成膜差,隨著Zn2+濃度增加,膜重增加O4含量對(duì)磷化膜重影響較大,進(jìn)步PO4.含量使磷化膜重增加.

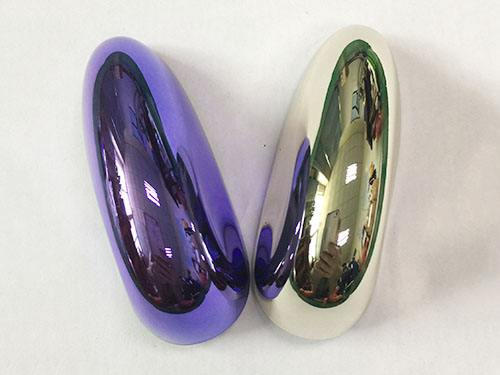

鋁材磷化

（圖2.鋁材磷化）

　　
　　鋁的堿性電解拋光工藝
　　
　　停止了堿性?huà)伖馊芤后w系的研討,比擬了緩蝕劑、粘度劑等對(duì)拋光效果的影響,勝利取得了鋅鋁壓鑄件拋光效果很好的堿性溶液體系,并初次得到了能降低操作溫度、延長(zhǎng)溶液運(yùn)用壽命、同時(shí)還能改善拋光效果的添加劑.實(shí)驗(yàn)結(jié)果標(biāo)明:在NaOH溶液中參加恰當(dāng)添加劑能產(chǎn)生好的拋光效果.探究性實(shí)驗(yàn)還發(fā)現(xiàn):用葡萄糖的NaOH溶液在某些條件下停止直流恒壓電解拋光后,鋁材外表反射率能夠到達(dá)90%,但由于實(shí)驗(yàn)還存在不穩(wěn)定要素,有待進(jìn)一步研討.探究了采用直流脈沖電解拋光法在堿性條件下拋光鋁材的可行性,結(jié)果標(biāo)明:采用脈沖電解拋光法能夠到達(dá)直流恒壓電解拋光的整平效果,但其整平速度較慢.
　　
　　鋁及鋁合金環(huán)保型化學(xué)拋光
　　
　　肯定開(kāi)發(fā)以磷酸一硫酸為基液的環(huán)保型化學(xué)拋光新技術(shù),該技術(shù)要完成NOx的零排放且克制以往相似技術(shù)存在的質(zhì)量缺陷.新技術(shù)的關(guān)鍵是在基液中添加一些具有特殊作用的化合物來(lái)替代硝酸.為此首先需求對(duì)鋁的三酸化學(xué)拋光過(guò)程停止剖析,特別要重點(diǎn)研討硝酸的作用.硝酸在鋁化學(xué)拋光中的主要作用是抑止點(diǎn)腐蝕,進(jìn)步拋光亮度.分離在單純磷酸一硫酸中的化學(xué)拋光實(shí)驗(yàn),以為在磷酸一硫酸中添加的特殊物質(zhì)應(yīng)可以抑止點(diǎn)腐蝕、減緩全面腐蝕,同時(shí)必需具有較好的整平和光亮效果

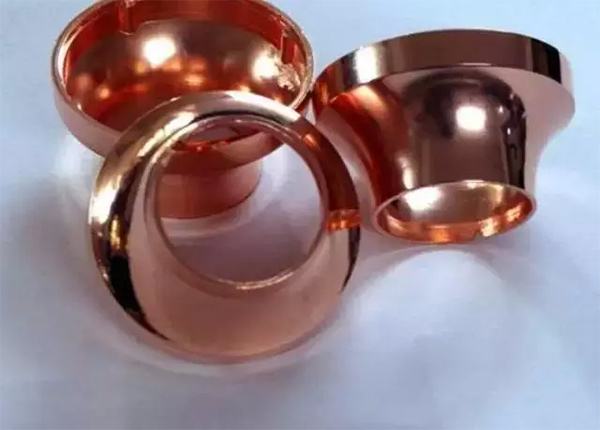

化學(xué)拋光
（圖3.鋁合金化學(xué)拋光）
　　
　　鋁及其合金的電化學(xué)外表強(qiáng)化處置
　　
　　鋁及其合金在中性體系中陽(yáng)極氧化堆積構(gòu)成類(lèi)陶瓷非晶態(tài)復(fù)合轉(zhuǎn)化膜的工藝、性能、形貌、成分和構(gòu)造,初步討論了膜層的成膜過(guò)程和機(jī)理.工藝研討結(jié)果標(biāo)明,在Na_2WO_4中性混合體系中,控制成膜促進(jìn)劑濃度為2.5——3.0g/l,絡(luò)合成膜劑濃度為1.5——3.0g/l,Na_2WO_4濃度為0.5——0.8g/l,峰值電流密度為6——12A/dm——2,弱攪拌,能夠取得完好平均、光澤性好的灰色系列無(wú)機(jī)非金屬膜層.該膜層厚度為5——10μm,顯微硬度為300——540HV,耐蝕性?xún)?yōu)良.該中性體系對(duì)鋁合金有較好的順應(yīng)性,防銹鋁、鍛鋁等多種系列鋁合金上都能較好地成膜.


    上海錦鋁金屬是位于上海松江區(qū)的鋁加工廠(chǎng)家，結(jié)合了國(guó)際前沿的工業(yè)鋁型材設(shè)計(jì)理念與中國(guó)本土鋁型材、上海鋁材及配套連接件低成本優(yōu)勢(shì)，以“為加速中國(guó)制造自動(dòng)化進(jìn)程提供源動(dòng)力”為己任，致力于為工業(yè)自動(dòng)化領(lǐng)域提供優(yōu)質(zhì)的工業(yè)鋁型材、鋁型材配件，為客戶(hù)提供鋁型材加工、工業(yè)鋁型材配件、CNC加工、組裝等一站式增值服務(wù)。

本文標(biāo)簽：鋁合金 電鍍 壓鑄鋁件 堿性電解 化學(xué)拋光 鋁材磷化

公眾號(hào)：錦鋁金屬
